Tabelle mit Kurzzeichen und Baureihenbezeichnungen für Kugellager
Tabelle für Kugellager und Wälzlager allgemein

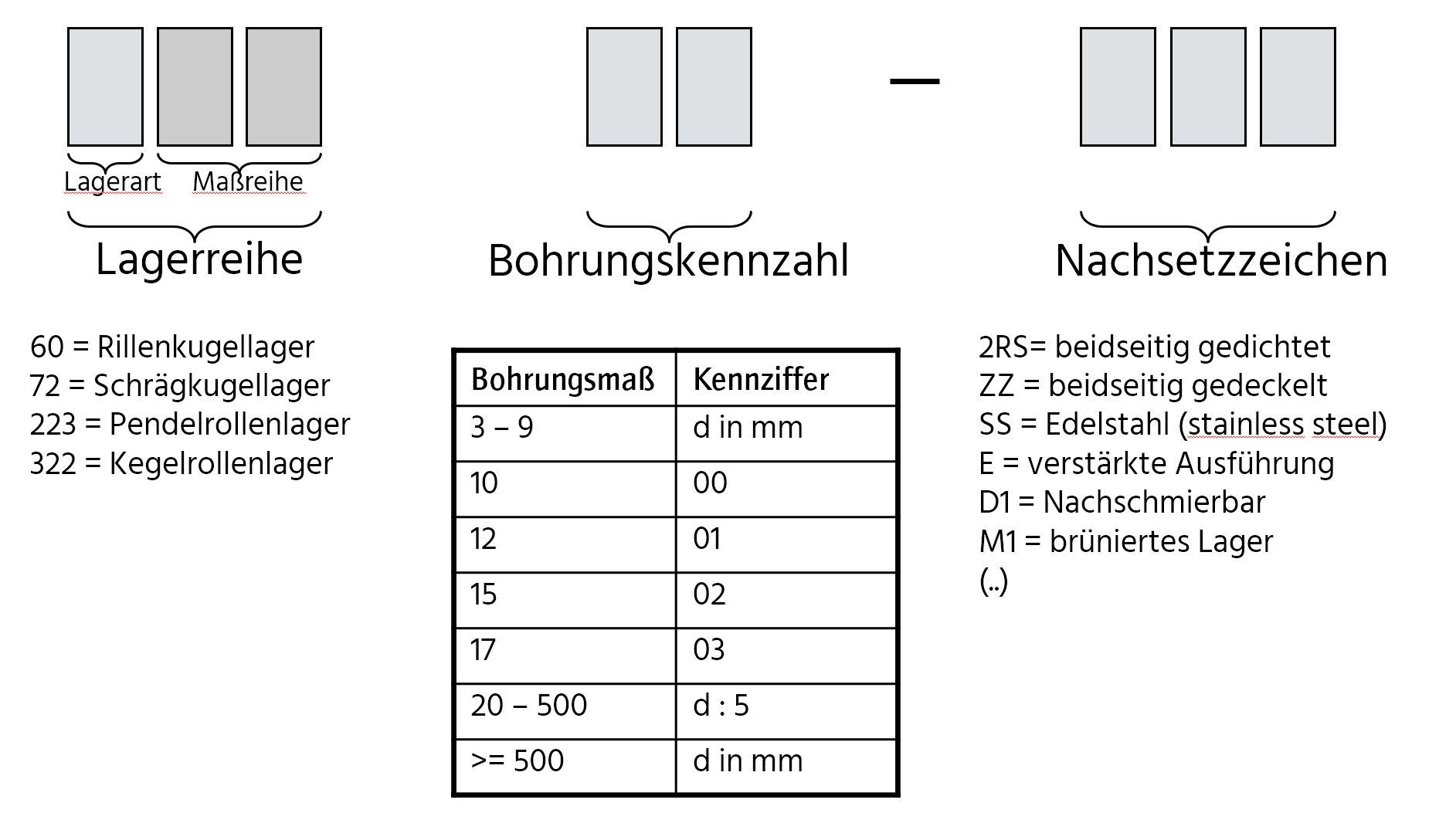

Die Bezeichnung von Wälzlagern folgt einem Schema, das es einem schnell ermöglicht, mehr über das Produkt herauszufinden.
Am Anfang stehen die ersten zwei bis drei Zahlen/Buchstabenkombinationen für die Baureihe - also den Lagertyp - gefolgt von der Bohrungskennzahl. Bis 10 mm Wellendurchmesser wir der Durchmesser in konkreten Millimetern angebeben. Ab 20 mm errechnet sich der Wellendurchmesser des Lagers, indem man die Bohrungskennzahl mit 5 multipliziert bzw. den Wellendurchmesser durch 5 dividiert. Somit ergeben sich Abstufungen im Wellendurchmesser von 5 mm. Es gibt einige "Sonder"-Durchmesser wie 28 mm und 32 mm, die dann mit einem vorangesetzten "/ " angegeben werden. zwischen 10 mm und 17 mm gibt es feste Kennzahlen von 00 für 10 mm, 01 für 12 mm, 02 für 15 mm und 03 für 17 mm.
Nachsetzeichen werden durch einen Bindestrich (bei uns) oder - was wir nicht gut finden und bei uns nicht gemacht wird - durch ein Leerzeichen getrennt. Es können beliebig viele Nachsetzzeichen kombiniert werden und spezifizieren damit mehr Details des Lagers. Typische Nachsetzzeichen sind für die Lagerluft (C3), die Präzisionsklasse (P5), Dichtungsformen, oder Angaben für die Befettung (Fettname und Fettmenge).
Baureihe mit Ziffern beginnend
12 - 13 - 22 - 23 auch K und 2RS | Pendelkugellager |
30 - 32 - 33 - 38 auch ZZ und 2RS | Schrägkugellager, zweireihig |
42 - 43 | Rillenkugellager, zweireihig |
52-ZZ auch 2RS | Schrägkugellager |
60 - 62 - 63 - 64 | Rillenkugellager, einreihig |
718 | Schrägkugellager |
72 - 73 auch BG | Schrägkugellager, einreihig |
108...135 | Pendelkugellager |
112 - 113 | Pendelkugellager mit breitem Innenring |
160 - 161 auch ZZ | Rillenkugellager, einreihig |
213 | Pendelrollenlager |
222 - 223 - 230 - 231 - 232 - 239-240 - 24 | Pendelrollenlager |
302 - 303 - 320 - 322 - 313 - 323 - 331 - 33 | Kegelrollenlager |
511 - 512 - 513 - 514 - 522 - 523 - 532 - 53 | Axialrillenkugellager, einseitig |
607...699 auch ZZ und 2RS | Kleinrillenkugellager unter 10mm Bohrung |
622 - 623 - 630 | Rillenkugellager, einreihig |
6800 = 618 auch ZZ und 2RS | Rillenkugellager (Dünnring) |
6900 = 619 auch ZZ und 2RS | Rillenkugellager (Dünnring) |
811 - 812 | Axial-Zylinderrollenlager |
893 | Axial-Zylinderrollenlager |
Baureihen mit Buchstaben beginnend
AH3 - AH23 - AHX31 - AHX3 | Abziehhülsen |
AKL | Axial-Rillenkugellager unter 100 Bohrung |
AS | Axial-Lagerscheiben |
AXK | Axial-Nadelkränze |
AXW | Axial-Nadellager m. zentr. Scheibe |
BK auch RS | Nadelbüchsen |
BO | Schulterkugellager |
E | Schulterkugellager |
F-5 | Flanschlagergehäuse |
FI | Filzringe |
FR | Festringe |
G | Dichtringe für Nadellager |
GAKFR, GAKFL | Gelenkköpfe mit Außengewinde |
GAR, GAL | Gelenklager mit Außengewinde |
GE | Gelenklager (Radial-, Axial-/ Schräg-) |
GF | Hydraulik-Gelenkköpfe |
GIHR, GIHL | Hydraulik-Gelenkköpfe |
GIHN | Hydraulik-Gelenkköpfe |
GIHO | Hydraulik-Gelenkköpfe |
GIKFR, GIKFL | Gelenkköpfe mit Innengewinde |
GIPFR, GIPFL | Gelenkköpfe mit Innengewinde |
GIR, GIL | Gelenklager mit Innengewinde |
GK | Hydraulik-Gelenkköpfe |
GU | Gelenklager |
GS-811+812 | Gehäusescheiben |
H2 - H3 - H23 - H30 - H-31 | Spannhülsen |
HF, HFL | Hülsenfreiläufe |
HK auch RS und 2RS | Nadelhülsen (auch abgedichtet) |
I-1200 = F112 | Flanschlagergehäuse |
IR | Innenringe |
K- | Nadelkränze |
K-811+812 | Axial-Zylinderrollenlager |
KH - KH..P - KH..PP | Kugelhülsen |
KM | Wellenmuttern |
KR - KRV - KRE - KRVE - KUKR | Kurvenrollen (mit Axialführung) |
L | Schulterkugellager |
LBE | Kugelbüchsen |
LR | Innenringe |
LR 50 - LR 52 - LR 53 - LR 60 - LR 6 - LR 2 | Laufrollen |
LS | Laufscheiben |
MB | Sicherungsbleche |
N 2 - N 3 | Zylinderrollenlager, einreihig |
NA22..-2RS | Stützrolle |
NA 48 - NA 49 - NA 69 | Nadellager (mit Innenring) |
NAO | Nadellager ohne Borde, mit IR |
NATR | Stützrollen mit Axialführung |
NATV | Stützrollen mit Axialführung |
NJ2 - NJ3 - NJ22 - NJ23 | Zylinderrollenlager, einreihig |
NK - NKI - NKS-NKIS | Nadellager (mit/ ohne Innenring) |
NKIA - NKIB | Nadel-Schrägkugellager |
NKX | Nadel-Axial-Kugellager |
NKXR | Nadel-Axial-Zylinderrollenlager |
NU2 - NU3 - NU10 - NU22 - NU23 | Zylinderrollenlager, einreihig |
NUKR | Kurvenrollen |
NUP2 - NUP3 - NUP22 - NUP23 | Zylinderrollenlager, einreihig |
NUTR | Stützrollen mit Axialführung |
NX | Nadel-Axial-Kugellager |
QJ | Vierpunktlager |
RNA 22 -2RS | Stützrolle |
RNA48 - RNA49 - RNA6 | Nadellager ohne Innenring |
RNAO | Nadellager ohne Borde, ohne Innenring |
RPNA | Einstell-Nadellager |
RSTO | Stützrollen ohne A xialführung (ohne Innenring) |
SD | Dichtringe für Nadellager |
SL-04 | Zylinderrollenlager |
SN - SNA | Stehlagergehäuse, geteilt - Guss - |
STO | Stützrollen ohne Axialführung (mit Innenring) |
TN | Stehlagergehäuse, ungeteilt - Guss - |
W S-811+812 | Wellenscheiben |
Gehäuselager Baureihen
Auf der Lieferprogramm-Seite für Gehäuselager finden Sie eine detaillierte Übersicht.
Alle Informationen zu den Lagerluftklassen C2, CN, C3 und C4 finden Sie in unserem Lagerluftklassenüberblick.
